FOR 2271 TP1

TP 1: Virtuelle und experimentelle Toleranzuntersuchungen abweichungsbehafteter Baugruppen

Die Zielsetzung des Teilprojekts ist die Ermöglichung einer prozessorientierten Tolerierung, bei der alle geometrischen Abweichungen sowie ihre unterschiedlichen Ursachen sowie Messunsicherheiten berücksichtigt werden, und die Bereitstellung von hierzu notwendigen Methoden und Werkzeugen. Zur Erreichung dieses Ziels werden im Rahmen des Teilprojekts besonders die wissenschaftlichen Fragestellungen bezüglich der Vorgehensweise zur prozessorientierten Toleranzvergabe, der Integration von verschiedensten Abweichungsinformationen in Toleranzsimulationen und der Nutzung von Toleranzsimulationsergebnissen für eine optimierte Toleranzvergabe und Prozessauslegung beantwortet.

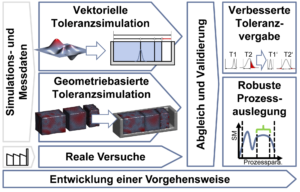

Hierzu werden im Rahmen des Teilprojekts virtuelle Toleranzuntersuchungen durchgeführt, die durch experimentelle Toleranzanalysen am Demonstrator der Forschergruppe validiert werden. Hierfür werden zunächst Toleranzsimulationsmodelle entwickelt, die die Unzulänglichkeiten etablierter Toleranz- und Abweichungsrepräsentationsformen überwinden, und auf Basis deren Ergebnisse Strategien für eine funktions-, fertigungs- und prüfgerechte Toleranzvergabe sowie für die Identifikation robuster Prozessfenster bereitgestellt.

Neben der Entwicklung von Werkzeugen für die Toleranzsimulation und deren Validierung werden zudem auch Methoden und Vorgehensweisen für das durchgängige Toleranzmanagement, welche die Besonderheiten entwickelter Toleranzsimulationswerkzeuge berücksichtigen, erarbeitet und in Zusammenarbeit mit den Partnern der Forschergruppe auf ihre Eignung hin geprüft.

Wesentlicher Gewinn des Teilprojekts ist somit eine Vorgehensweise, die es erlaubt während der Produktentwicklung prozess- und betriebsbedingte Ursachen für geometrische Abweichungen zu berücksichtigen und aufbauend auf den Ergebnissen Rückschlüsse auf relevante Prozess- und Betriebsparameter zu ermöglichen, sowie entwickelte Toleranzsimulationswerkzeuge für die ganzheitliche Toleranzvergabe. Hiermit können Fertigungs-, Montage- und Prüfprozesse gezielt optimiert und Fertigungskosten gesenkt sowie Produkteinführungszeiten verkürzt werden.
